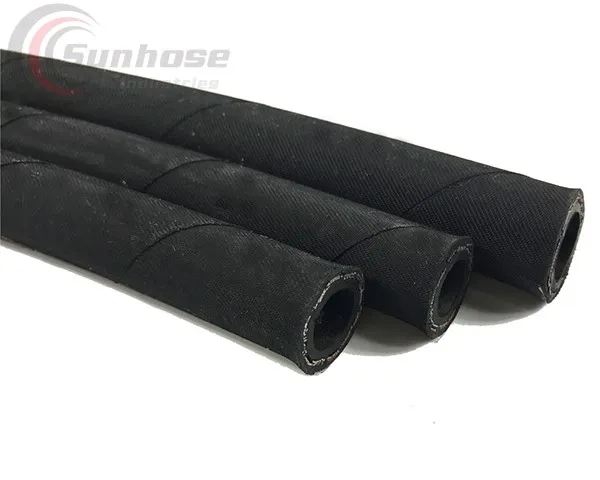

Flexible Hydraulique SAE 100 R1AT/1SN
Flexible hydraulique à tressage un fil conforme SAE 100 R1AT / DIN EN 853 1SN pour systèmes hydrauliques moyenne pression.
- ⏱ Délai de livraison: 25-30 jours
- ✓ Contrôle qualité strict
- 🌍 Expédition mondiale
- 🏭 Prix direct usine
✓ Réponse en 8 heures · FOB China · MOQ 1 000m & kg
Caractéristiques
- Tressage un fil d'acier
- Tube intérieur caoutchouc synthétique
- Enveloppe extérieure résistante aux intempéries
- Conforme SAE 100 R1AT / DIN EN 853 1SN
- Pressions de service jusqu'à 225 bar
Applications
- Hydraulique mobile
- Machines agricoles
- Équipements de construction
- Outils hydrauliques

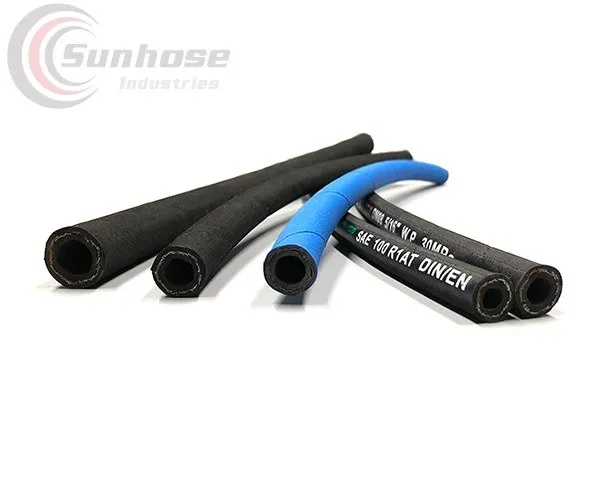

FLEXIBLE HYDRAULIQUE SAE 100 R1AT - DIN-EN 853-1SN Le flexible tressé souple conforme à SAE 100 R1AT DIN-EN 853-1SN est largement utilisé dans le secteur des équipements à pression d'huile pour des pressions allant de 40 à 200 bars. La désignation "R1AT/1SN" fait référence aux spécifications et normes du flexible. "R1AT" indique qu'il répond aux exigences de la norme R1AT, qui définit la construction, les performances et la compatibilité du flexible avec les fluides hydrauliques. "1SN" signifie armature à un seul tressage de fil, indiquant que le flexible dispose d'une seule couche d'armature en fil d'acier haute résistance.
Tube: Caoutchouc synthétique résistant à l'huile.
Renforcement: Armature à un seul tressage de fil d'acier haute résistance.
Couverture: Caoutchouc synthétique résistant à l'abrasion et aux intempéries.
Application: Applications hydrauliques moyenne pression, y compris les applications mobiles, les machines-outils et les applications agricoles.
Plage de Temp. : - 40 ̊C à + 125 ̊C (40°F à 257°F)
FLEXIBLE HYDRAULIQUE SAE 100 R1AT - DIN-EN 853-1SN Flexible moyenne pression pour fluides hydrauliques tels que les huiles minérales/émulsions aqueuses/eau/air et gaz inertes. Il n'est pas nécessaire de dénuder la couche de caoutchouc extérieure aux raccords de retenue pour ce flexible hydraulique. Le flexible hydraulique R1AT/1SN est généralement fabriqué en caoutchouc synthétique, offrant une excellente flexibilité et une résistance aux fluides hydrauliques, à l'abrasion et aux intempéries. Le tube intérieur du flexible est conçu pour gérer les fluides hydrauliques, tandis que la couverture extérieure protège le flexible des facteurs externes et assure une durabilité supplémentaire.
| N° Pièce | SIZE | SAE | I.D | W.D | O.D | W. P | P.P | B.P | min B.R | W.T | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | AT | ||||||||||||||||||
| # | mm | inch | Dash | Min | Max | Min | Max | Min | Max | Max | Mpa | Psi | Mpa | Psi | Mpa | Psi | inch | mm | Kg/m |
| SHHR105 | 5 | 3/16" | -3 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| SHHR106 | 6.3 | 1/4" | -4 | 6.2 | 7 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| SHHR108 | 8 | 5/16" | -5 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| SHHR110 | 10 | 3/8" | -6 | 9.3 | 10.1 | 14.5 | 15.7 | 19 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| SHHR113 | 13 | 1/2" | -8 | 12.3 | 13.5 | 17.5 | 19 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| SHHR116 | 16 | 5/8" | -10 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| SHHR119 | 19 | 3/4" | -12 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| SHHR125 | 25 | 1" | -16 | 25 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| SHHR132 | 32 | 1-1/4" | -20 | 31.4 | 33 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| SHHR138 | 38 | 1-1/2" | -24 | 37.7 | 39.3 | 45.6 | 48 | 50.8 | 54 | 52 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| SHHR151 | 51 | 2" | -32 | 50.4 | 52 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.80 | 630 | 2.00 |
Questions Fréquentes
Quelle norme la manguette hydraulique R1AT/1SN respecte-t-elle ?
La manguette est fabriquée selon les normes SAE 100R1AT et DIN EN 853 1SN, garantissant l'interchangeabilité avec les composants hydrauliques mondiaux et les exigences des équipements OEM.
Quelle est la pression de service maximale ?
La pression de service varie de 1 000 à 3 625 PSI (70–250 bar) selon le diamètre intérieur de la manguette, avec un facteur de sécurité minimal de 4:1 (pression d'éclatement à 4× la pression de service).
Quelle est la construction de la manguette hydraulique 1SN ?
La construction comprend un tube intérieur en caoutchouc synthétique résistant aux huiles, une couche de renfort en tresse de fil d'acier haute ténacité et une gaine extérieure en caoutchouc synthétique résistant aux huiles et aux intempéries.
Avec quels fluides hydrauliques est-elle compatible ?
Compatible avec les huiles hydrauliques à base de pétrole, les fluides hydrauliques eau-glycol et la plupart des fluides hydrauliques synthétiques. Confirmez toujours la compatibilité avec les fluides résistants au feu, car des versions de composés spécifiques peuvent être nécessaires.
Quelle est la plage de température ?
La plage de température d'exploitation est de −40°C à +100°C (−40°F à +212°F) pour les fluides à base de pétrole, avec des pics de courte durée jusqu'à +120°C autorisés.
Quels raccords sont utilisés avec la manguette 1SN ?
Les raccords standard BSP, NPT, JIC et DIN métriques en configurations mâle et femelle sont compatibles. Des raccords à sertir et des raccords à vis réutilisables sont tous deux disponibles.
Dans quels secteurs la manguette hydraulique R1AT/1SN est-elle utilisée ?
Les secteurs habituels incluent les engins de construction, les équipements agricoles, la manutention, les groupes hydrauliques industriels et les systèmes hydrauliques mobiles sur camions et grues.
Quelle est la quantité minimale de commande ?
Le MOQ standard est de 1 000 mètres. Les assemblages de manguettes prémontés avec raccords peuvent avoir des quantités minimales différentes — contactez notre équipe commerciale.
